Produktbeskrivelse

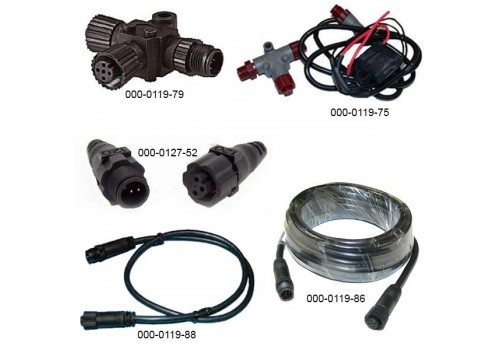

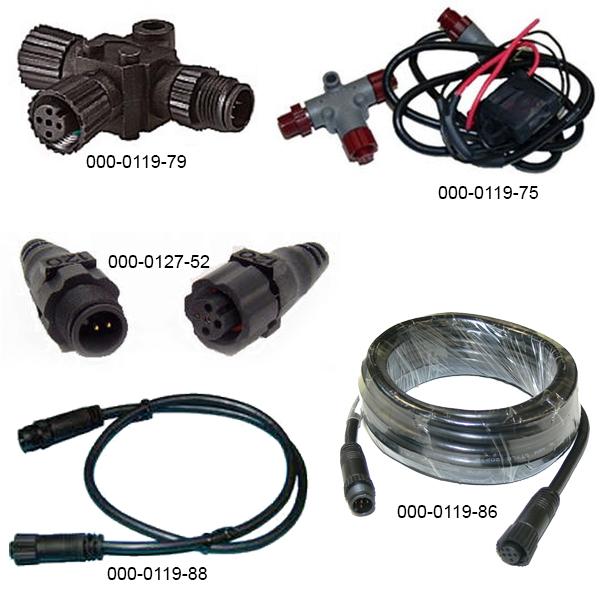

Startpakken inkluderer:

• 1 stk. 60cm strømkabel
• 1 stk. 4,5 m dropkabel – benyttes som backbone
• 1 stk . 60 cm dropkabel
• 2 stk. T-kontakter
• 2 stk. endemotstand

Hva er NMEA2000?

NMEA2000 er vanligste nettverksstandard for å koble sammen elektronikk i fritidsbåt. Brukes f.eks til å koble kartplotter sammen med AIS eller båtstereo. Et NMEA2000-nettverk består typisk av en lengre hovedkabel (backbone) som er strømsatt med 12V og har terminering i hver ende. Fra denne hovedkabelen brukes det T-plugger for å legge avleggere på inntil 6 meter, såkalte dropkabler, til hver av de elektroniske komponentene som skal stå i nettverket. Det finnes også elektronikk med innebygget terminering som dermed kan kobles til enden av hovedkabel, f.eks et GPS-kompass i topppen av en mast. Et NMEA2000 er plug and play, og er enkelt å installere. Vær oppmerksom på at enkelte leverandører har egne nettverksløsninger og krever adaptere for å koble seg til NMEA2000, f.eks Raymarine (SeaTalk/Raynet).

Trenger jeg noe mer enn NMEA2000 startpakken?

Ja, hvis det ikke fulgte med dropkabel til produktet du ønsker å koble til NMEA2000. Startpakken gir deg alt du trenger for å sette opp nettverk og koble til første enhet. Du får en strømsatt nettverksbuss (backbone – 4,5 m kabel) og en avlegger – såkalt dropkabel for tilknytning til første elektronisk enhet ombord i båten.

NB! Det følger med ekstra t-plugg for enhet nummer to men siden drop-kabel vanligvis følger med NMEA2000 enheter er ikke dropkabel til enhet nummer to i nettverket inkludert. Husk å bestille ekstra dropkabel hvis dette ikke fulgte ditt NMEA2000-produkt.

Tips! Man kan strengt tatt klare seg uten ekstra dropkabel med det som følger startpakken også: Ved å koble sammen de to T-pluggene direkte med endemotstand på hver side og strømsette disse som et backbone kan de to medfølgende kablene begge fungere som drop til hver sin NMEA2000-enhet.

Ønsker du å koble til tre eller flere enheter må nettverket utvides med en T-connector + dropkabel pr enhet.

Hvor langt kan jeg trekke kablene i mitt NMEA2000 båtnettverk?

Dropkabler – altså avleggere fra hovedkabelen – kan maksimalt være 6-7 meter, mens selve hovedkabelen (backbone) kan strekkes lengre. I startpakken utgjør i realiteten de to T-kontaktene backbone som nevnt, men det vil vanligvis settes kabel mellom disse slik at lengden på backbone – «ryggraden» – i nettverket utvides etter behov.

Skal nettverket inkludere NMEA2000-komponenter som krever lengre strekk (f.eks givere i mastetopp), kan nettverket legges opp slik at backbone forlenges etter behov og termineres i mastetopp f.eks. Våre forhandlere kan gi deg gode råd om du har spørsmål rundt dette.
